電容器電流計算方法

    根據某進口品牌電容器銘牌，參考舉例：要達到50Kvar無功輸出。需配置電容器為70Kvar電容器。其額定電流為：81.6A，額定電壓為：500V，產品型號：7R50+XD70。

    根據公式計算：

    額定電流 I=Q÷(1.732·U)=70÷(1.732X0.5)=80.83≈81A

    又根據I=U/Z=U÷(1/wc)=wc·U        故wc=I/U=81÷0.5=162

    1、當電容器運行在480V系統電壓下時：

    I=wc·U   Q=1.732U·I          電流(A) I=162X0.48=77.76A≈78A

    容量(Kvar) Q=1.732U·I=1.732X0.48X77.76=64.6≈65

    2、當電容器運行在450V系統電壓下時：

    電流(A) I=162X0.45=72.9A≈73A

    容量(Kvar) Q=1.732U·I=1.732X0.44X72.9=56.8≈57

    3、當電容器運行在440V系統電壓下時：

    電流(A) I=162X0.44=71.28

    容量(Kvar) Q=1.732U·I=1.732X0.44X71.28=54.3≈54

    4、當電容器運行在420V系統電壓下時：

    電流(A) I=162X0.42=68.04A≈68A

    容量(Kvar) Q=1.732U·I=1.732X0.42X68.04=49.49≈50

    綜上計算公式可知，當系統電壓越低，運行電流也變小，其實際輸出容量則越小?？紤]到一般低壓配電系統運行電壓為380V±5%。 取其上限計算。U=380+(380X0.05)=399≈400V?？紤]其加裝7%電抗器后電容器端電壓被抬高大約28V左右.實際運行電壓假定為430V。

    電流(A) I=162X0.43=69.66A≈70A

    容量(Kvar) Q=1.732U·I=1.732X0.43X69.66=51.8≈52

    若實際電流為380V，考慮其加裝7%電抗器后電容器端電壓被抬高大約28V左右，實際運行電壓假定為410V。

    電流(A) I=162X0.41=66.42≈67A

    容量(Kvar) Q=1.732U·I=1.732X0.41X66.42=47.16≈48

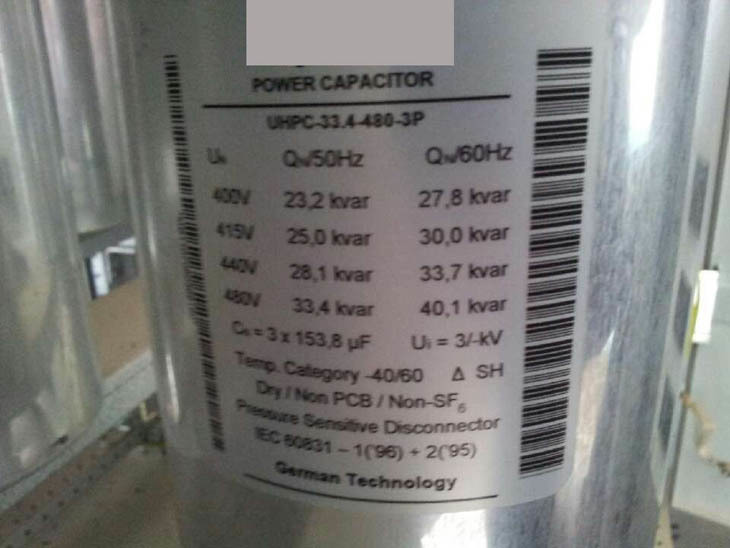

    下圖為某進口電容器銘牌：

     根據以上公式來推算，其銘牌標注容量跟實際計算容量完全吻合。
